CAN ID устройства
Все устройства ECar lab имеющие шину CAN, должны подключаться в единую сеть. Все устройства подключенные к одной сети, должны иметь уникальный идентификационный номер - CAN ID.
Всего в одну сеть может быть подключено до 63 устройств. Соответственно диапазон возможных номеров лежит в пределах от 1 до 63.
Устройства в одной сети не могут иметь одинаковых номеров CAN ID. В противном случае в шине возникнет коллизия и она перейдет в аварийный режим. Штатная работа шины (передача данных) будет невозможна.
На производстве, при первичном программировании, все устройства по умолчанию получают номер CAN ID = 1.
Назначение CAN ID устройству

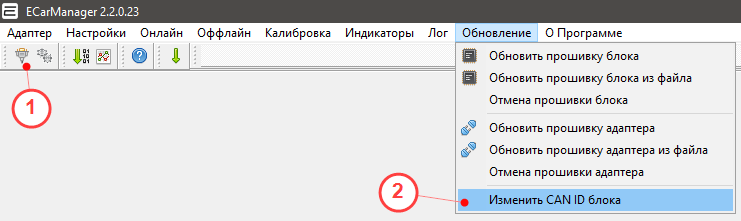

- 1. Выключить связь с устройством! (Если включено).
- 2. Выбрать пункт меню Обновление→Изменить CAN ID блока.

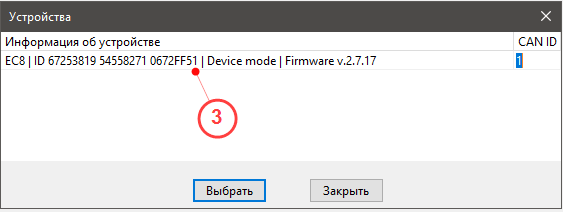

- 3. В открывшемся окне выбрать устройство - кликнуть на строке с информацией об устройстве левой кнопкой мыши. Нажать кнопку Выбрать.
- Строка информации содержит в себе: Тип устройства | ID устройства | Режим устройства | Версия ПО устройства.
- В колонке CAN ID отображается текущий номер устройства.

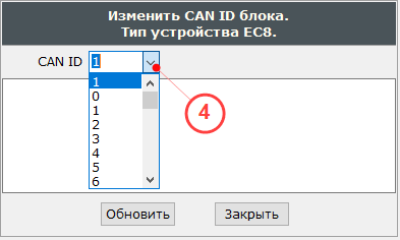

- 4. В открывшемся окне присвоить номер CAN ID устройству - кликнуть в окне CAN ID на выпадающий список и выбрать номер.
- 5. Отправить в устройство - нажать кнопку Обновить.
- CAN ID назначен устройству.
Если в вашей сети CAN будет больше одного устройства (например 2 ЭБУ в парном режиме или ЭБУ + SBox и т.п.), то первое подключение каждого устройства нужно производить по отдельности, т.е. к проводке должно быть подключено только одно устройство - все остальные отключены.
Пример (CAN сеть из 2-х эбу):
- Подключите к проводке ЭБУ #1.
- Настройте CAN ID для ЭБУ #1 (например CAN ID = 1).
- Выключите питание. Отключите ЭБУ #1 от проводки.
- Подключите к проводке ЭБУ #2.
- Настройте CAN ID для ЭБУ #2 (например CAN ID = 2).
- Выключите питание. Обратно подключите к проводке ЭБУ #1.
Если устройств в сети больше двух, данную операцию аналогичным образом нужно проделать для всех устройств сети. Т.е. в момент настройки CAN ID, к проводке должно быть подключено только одно устройство! Когда CAN ID назначен всем устройствам, можно выключить питание и подключить к проводке все устройства.
