Выходы настройка
Для удобства эта таблица представлена в виде двух разнотипных таблиц. Хотя физически это один блок данных. При использовании команд на любой из таблиц, данные считываются/записываются одновременно в обеих таблицах.
Изменения в этой таблице вступают в действие только после перезагрузки ЭБУ!
Т.е. порядок действий:
- Изменить параметры в таблице
- Отправить таблицу в ЭБУ
- Сохранить в постоянную память
- Выключить зажигание (ЭБУ должен обесточиться)
- Включить зажигание
- Параметры измененной таблицы вступили в действие

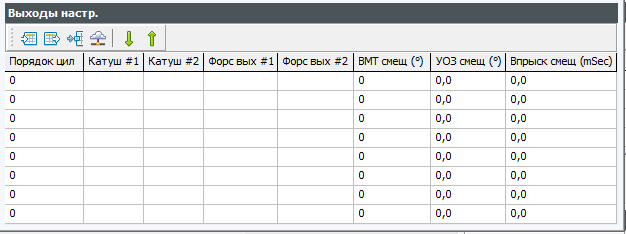

Таблица - Выходы настройка
Данная таблица служит для трассировки (привязки) выходов ЭБУ к цилиндрам двигателя, к которым подключены форсунки и катушки зажигания.
В таблице 8 строк - слотов. В каждой строке прописывается номер цилиндра и номера выходов для форсунок и катушек, связанных с этим цилиндром.
Таблица открыта на Рабочей панели и находится во вкладке - Двигатель.
На схеме вашего ЭБУ, указано какие выходы к каким цилиндрам нужно подключать. Эту схему категорически, настоятельно рекомендуется соблюдать. Т.к. все шаблоны настроек из Облачного хранилища прописаны под эти подключения на типовых схемах.
- Порядок цил - Колонка в которую вписываются номера цилиндров согласно порядку работы цилиндров. Или последовательность искрообразования в цикле по цилиндрам.
- Катуш #1 - Номер выхода ЭБУ, к которому подключена катушка данного цилиндра.
- Катуш #2 - Номер выхода ЭБУ, к которому подключена катушка парного цилиндра к данному (режим спаренная искра).
- Форс #1 - Номер выхода ЭБУ, к которому подключена форсунка данного цилиндра.
- Форс #2 - Номер выхода ЭБУ, к которому подключена форсунка парного цилиндра к данному (режим спаренный впрыск).
Таблица - Выходы настройка 2
Таблица открыта на Рабочей панели и находится во вклвдке - Двигатель.
- Кол-во цилиндров - Количество цилиндров в двигателе.
- Кол-во катушек - Количество выходов ЭБУ, задействованное для подключения всех катушек зажигания.
- Кол-во форсунок - Количество выходов ЭБУ, задействованное для подключения всех форсунок.
- Обороты макс - Максимальные обороты двигателя, после которых происходит отсечка.
Загрузка шаблонов из Облачного хранилища
Для данной таблицы, для упрощения настройки можно загрузить готовые шаблоны из Облачного хранилища калибровок. В списке представлено много вариантов для разных двигателей с различными конфигурациями.
Про Облачное хранилище калибровок - читать тут.
Окно обозреватель шаблонов Таблиц открывается кнопкой на панели инструментов Таблицы. Каждая из таблиц имеет эту кнопку и открывает шаблоны относящиеся только к этой таблице —
Пример шаблона 1:
- Имя файла шаблона: ec61-4-1342-c1d-i4s
- ec61 - для ЭБУ EC61
- 4 - 4-х цилиндровый двигатель
- 1342 - порядок работы цилиндров
- c1d - c (coil), 1 катушка, d (distributor) трамблерная раздача искры
- i4s - i (injector), 4 форсунки, s (simultaneous) одновременный впрыск
Пример шаблона 2:
- Имя файла шаблона: ec61-4-1342-c2t-i4t
- ec61 - для ЭБУ EC61
- 4 - 4-х цилиндровый двигатель
- 1342 - порядок работы цилиндров
- c2t - c (coil), 2 катушки в модуле, t (twin) парная искра
- i4t - i (injector), 4 форсунки, t (twin) парный впрыск
Пример шаблона 3:
- Имя файла шаблона: ec61-4-1342-c4t-i4t
- ec61 - для ЭБУ EC61
- 4 - 4-х цилиндровый двигатель
- 1342 - порядок работы цилиндров
- c4t - c (coil), 4 катушки, t (twin) парная искра
- i4t - i (injector), 4 форсунки, t (twin) парный впрыск
Пример шаблона 4:
- Имя файла шаблона: ec61-4-1342-c4f-i4f
- ec61 - для ЭБУ EC61
- 4 - 4-х цилиндровый двигатель
- 1342 - порядок работы цилиндров
- c4f - c (coil), 4 катушки, f (phased) фазированная искра
- i4f - i (injector), 4 форсунки, f (phased) фазированный впрыск
